Контролен шкаф

Производител на промишлени контролни шкафове по поръчка

Ние произвеждаме високо{0}}качествени контролни шкафове по поръчка за OEM машини, промишлена автоматизация, електроразпределение и електрически системи. От производството на прототип до масовото производство, ние доставяме прецизно-проектирани корпуси с бърза DFM поддръжка, стриктна проверка на качеството и опит в глобалния износ.

Параметър

Външен размер	1000800300
Тип	Разпределителна кутия
Материал	1,5 мм метален лист

Защо глобалните OEM производители избират нашите контролни шкафове

Прецизно производство за перфектно напасване на компонентите

Всеки шкаф се произвежда с помощта на CNC лазерно рязане и прецизно огъване, за да се осигурят точни размери и безпроблемно сглобяване.

Създаден за дългосрочна-промишлена надеждност

Използваме първокласна студеновалцована стомана, неръждаема стомана 304/316L или алуминиеви сплави, комбинирани с трайно прахово покритие и устойчиви на корозия-обработки, за да гарантираме дълъг експлоатационен живот в тежки промишлени среди.

Гъвкаво персонализиране за всеки проект

От размери на кутията и монтажни плочи до HMI изрези, кабелни входове, охладителни системи, брави и повърхностни покрития, всеки шкаф може да бъде пригоден за вашето точно приложение.

Стриктна проверка на качеството преди изпращане

Всеки корпус се подлага на проверка на размерите, проверка на заваряване, проверка на покритието, проверки на заземяването, тестване на центровката на вратата и проверка на IP запечатване преди опаковането.

Инженерна поддръжка от дизайна до производството

Нашите инженери преглеждат всеки чертеж преди производство, предоставяйки препоръки на DFM за подобряване на технологичността, намаляване на разходите и избягване на производствени рискове.

Категории продукти

Контролни шкафове-за стенен монтаж

Проектирани за компактни модули за автоматизация и промишлени инсталации-с ограничено пространство, нашите монтирани на стена-заграждения предлагат висока твърдост и гъвкави опции за вътрешно оформление.

Спецификации:Степен на защита до IP66 / NEMA 4, 12, 13; Въглеродна стомана или неръждаема стомана 304/316L.

Ключови характеристики:Безшевно уплътнение от полиуретанова (PU) пяна, 110 градуса до 180 градуса скрити панти, поцинкована монтажна плоча и реверсивен дизайн на вратата.

Най-добро за:Малки PLC системи, клемни съединителни кутии, панели за стартер на двигатели и локализирани контролни станции.

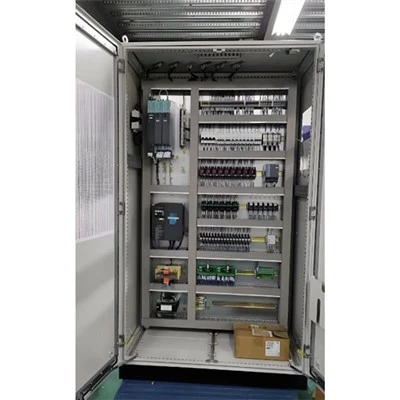

Подови-стоящи и модулни заграждения

Проектиран за тежко-разпределение на мощността и широко{1}}архитектури за автоматизация, изискващи огромен капацитет на компонентите.

Спецификации:Защита до IP55 / IP65; Статична товароносимост до 1500 кг.

Ключови характеристики:Много{0}}сгъната профилна рамка (9-гънка / 16-гънка структура), осигуряваща максимална устойчивост на усукване; модулна система за зареждане, позволяваща безпроблемно разширяване на шкафа един до друг; 3-точкови заключващи системи.

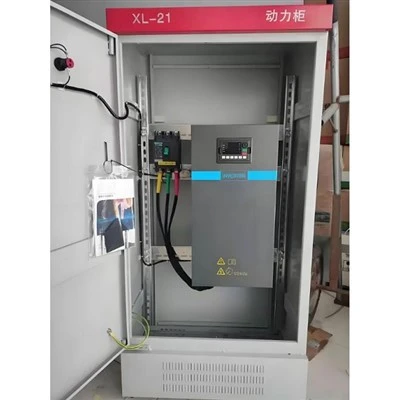

Най-добро за:Централизирани PLC стелажи, банки за задвижвания с променлива честота (VFD), центрове за управление на мотори (MCC) и разпределителни мрежи на завода.

Контролни шкафове от неръждаема стомана (304 / 316L)

Създаден специално за агресивни среди, където се изисква изключителна устойчивост на корозия и стриктно санитарно измиване.

Спецификации:Защита до IP66 / IP69K / NEMA 4X; Опциите за покритие включват #4 четкано, сатенирано или пасивирано покритие.

Ключови характеристики:Високо{0}}неръждаема стомана AISI 304 или 316L; наклонен покрив (хигиеничен дизайн) за предотвратяване на натрупване на вода; устойчиви на химикали EPDM/PU уплътнения; заваряване без{4}}на цепнатина, непрекъснато чрез ТИГ.

Най-добро за:Преработка на храни и напитки, фармацевтични заводи, химическа обработка и морски/офшорни инсталации.

Конзола и контролни пултове

Ергономично проектирани кутии, проектирани за взаимодействие човек-с машина, наблюдение и центрове за управление на оператора.

Спецификации:Защита до IP54 / IP55; Мулти-сегментирани конструкции за монтаж на настолен компютър и монитор.

Ключови характеристики:Поддържани газов{0}}горни капаци, интегрирани канали за кабелни канали, подвижни задни панели за достъп и оптимизирани пътища на въздушния поток за-произвеждащи топлина монитори и компютри.

Най-добро за:SCADA операционни зали, CNC контролни станции, мониторинг на електроцентрали и центрове за контрол на трафика.

Опасни места и взривообезопасени-заграждения

Издръжливи-заграждения, проектирани да предотвратят вътрешните искри от възпламеняване на околната запалима атмосфера.

Спецификации:Съответствие с параметрите на ATEX / IECEx / клас I, раздел 2; Огнеупорен (Ex d), повишена безопасност (Ex e) или прочистен/херметизиран (Ex p).

Ключови характеристики:Конструкция от лят алуминий или дебела неръждаема стомана, прецизно-машинно обработени пламъчни пътеки,-тествани за експлозия тежки панти и сертифицирани-устойчиви на експлозия кабелни щуцери.

Най-добро за:Рафинерии за нефт и газ, нефтохимическа обработка, съоръжения за обработка на зърно и инсталации за боядисване.

Индустриални приложения

Индустриална автоматизация и роботика

01/

Типични приложения

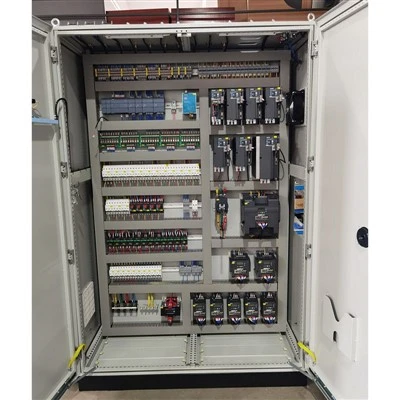

PLC контролни панели
Шкафове за управление на роботи
Системи за управление на машини с ЦПУ

02/

Препоръчителни функции

Високо{0}}оформление на окабеляване за сложни системи за автоматизация
Прецизни CNC{0}}машинни изрези за HMI и контролни устройства
EMC екраниране за намаляване на електрическите смущения

03/

Обработка на храни и напитки

Типични приложения
Линии за бутилиране и пълнене
Оборудване за смесване и пасиране
CIP/SIP контролни панели

04/

Препоръчителни функции

Конструкция от неръждаема стомана 304 или 316L
Хигиеничен дизайн на скатен покрив
IP69K защита от измиване

05/

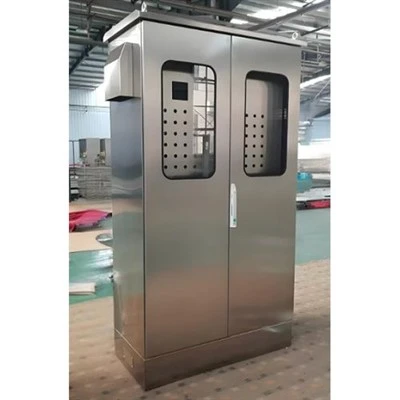

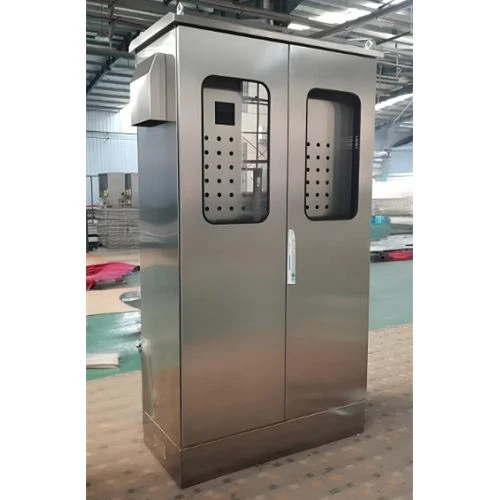

Възобновяема енергия и външна инфраструктура

Типични приложения
Слънчеви разпределителни шкафове
PV комбинирани кутии
Системи за управление на вятърни турбини

06/

Препоръчителни функции

IP65 до IP69K защита срещу атмосферни влияния
UV{0}}устойчиво външно прахово покритие
Анти{0}}нагреватели и вентилационни системи

Персонализирани опции за контролен шкаф

Персонализирана опция	Налични възможности за избор
Материал	Въглеродна стомана / SS304 / SS316L / алуминий
Размери	Напълно персонализирани
защита	IP54-IP69K
Цвят	Всеки цвят по RAL
врата	Единична/Двойна
Заключване	Стандартна/четвърт оборотна/люлееща се дръжка
Изрезки	HMI / вентилатор / кабелна муфа / конектор
Охлаждане	Вентилатор / климатик / топлообменник
Монтажна плоча	Персонализирано
Кабелен вход	Отгоре / отдолу / отстрани
Аксесоари	DIN шина / LED / гнездо / джоб

Производствени възможности

Прецизно лазерно рязане с ЦПУ

Високо{0}}скоростното лазерно рязане с влакна гарантира чисти ръбове и прецизни отвори за HMI панели, кабелни щуцери, охладителни системи и електрически компоненти.

CNC огъване

Автоматизираните преси с ЦПУ гарантират постоянна точност на огъване и правоъгълност на шкафа.

Прецизно заваряване

Опитни заварчици извършват непрекъснато TIG и MIG заваряване за постигане на здрави структури с гладко покритие.

Автоматизирано прахово боядисване

Много{0}}етапната предварителна обработка, комбинирана с електростатично прахово покритие, осигурява превъзходна устойчивост на корозия и дълготраен външен вид.

Разпенване на PU уплътнение

Автоматизираното разпенване на полиуретан създава безшевни водоустойчиви уплътнения на вратите, които поддържат дългосрочна-IP защита.

Окончателно сглобяване и проверка

Всеки шкаф е напълно инспектиран преди изпращане, за да се гарантира точност на размерите и функционална цялост.

Процес на контрол на качеството

Етап на проверка	Какво проверяваме	Полза за клиента
Инспекция на входящия материал (IQC)	Проверете дебелината на стоманата, класа на материала (CRS, SS304, SS316L), плоскостта и сертификатите на доставчика.	Осигурява структурна здравина и консистенция на материала.
Лазерно рязане и инспекция на огъване с ЦПУ	Проверете размерите, позициите на отворите, ъглите на огъване и общите допуски с помощта на калибрирани измервателни инструменти.	Гарантира точно прилягане на електрическите компоненти и опростява монтажа.
Заваряване и структурна инспекция	Проверете външния вид на заваръчния шев, правоъгълността на рамката, подравняването на вратата и структурната цялост.	Осигурява здрав корпус с гладка работа и дълъг експлоатационен живот.
Проверка на повърхностната обработка	Измерете дебелината на праховото покритие (80–120 μm), извършете тест за адхезия и проверете консистенцията на цвета и качеството на покритието.	Осигурява отлична устойчивост на корозия и професионален външен вид.
Инспекция на монтажа	Проверете работата на вратата, пантите, ключалките, монтажните плочи, плочите за въвеждане на кабели и аксесоарите.	Гарантира, че всички механични части работят гладко преди доставка.
Проверка за защита от проникване	Проверете уплътненията на вратите, уплътненията от PU пяна, уплътнителните повърхности и структурата на корпуса. IP тестването се предлага при поискване.	Поддържа надеждна защита от прах и вода за взискателни среди.
Проверка за заземяване и електрическа безопасност	Проверете непрекъснатостта на заземяването между корпуса, вратата и монтажната плоча, където е приложимо.	Подобрява електрическата безопасност и поддържа спазването на международните стандарти.
Окончателна проверка и опаковане (OQC)	Извършете 100% визуална проверка, проверете размерите спрямо одобрени чертежи, поставете защитна опаковка и обезопасете шкафа за износ.	Гарантира, че шкафовете пристигат готови за монтаж с минимален транспортен риск.

Сертификати и съответствие

UL 508A / UL 50 стандарти

Произведено в съответствие с изискванията на UL за промишлени контролни панели, осигуряващи гладка проверка на място и освобождаване в Северна Америка.

CE съответствие

Напълно съвместим с Директивата на ЕС за ниско напрежение (LVD 2014/35/EU) и Директивата за електромагнитна съвместимост (EMC 2014/30/EU).

IEC 60529 Защита от проникване

Проверени рейтинги IP55, IP65, IP66 и IP69K, подкрепени от доклади от акредитирани лабораторни тестове-на трети страни.

Стандарт NEMA 250

Проектиран да отговаря на указанията на NEMA тип 1, 3R, 4, 4X и 12 за околната среда.

ISO 9001:2015 и ISO 14001:2015

Сертифицирани системи за управление на качеството и управление на околната среда, контролиращи всички производствени процеси.

Съвместим с RoHS & REACH

Всички прахови покрития, гумени уплътнения, пластмасови ключалки и вътрешен хардуер не съдържат ограничени опасни вещества.

ЧЗВ

Въпрос: Какви IP и NEMA рейтинги могат да постигнат вашите персонализирани контролни шкафове?

О: Ние произвеждаме кутии, отговарящи на IP55 до IP69K (IEC 60529) и NEMA 1, 3R, 4, 4X и 12 (NEMA 250). Независимо дали се нуждаете от защита от прах на закрито или измиване под високо{10}}налягане на открито и устойчивост на корозия, ние предоставяме сертифицирани оценки, подкрепени от-доклади от лабораторни тестове на трети страни.

В: Какви материали предлагате за изработка на шкафове по поръчка?

О: Ние произвеждаме шкафове, използвайки студено{0}}валцована въглеродна стомана (с издръжливо прахово покритие), неръждаема стомана 304 и 316L (за висока-хигиена или морска среда) и алуминиеви сплави (5052/6061) за леки, устойчиви на корозия-приложения.

Въпрос: Могат ли вашите контролни шкафове да отговарят на северноамериканските стандарти UL 508A?

A: Да. Ние произвеждаме конструкции на шкафове, монтажни плочи и системи за заземяване, като стриктно спазваме насоките за проектиране на UL 508A и UL 50. Използваме-признати от UL уплътняващи уплътнения,-забавящи пламъка материали и специални заземителни шпилки, за да гарантираме, че вашият окончателен панел преминава безпроблемно проверките на място в САЩ и Канада.

Въпрос: Какъв е вашият типичен срок за доставка на персонализирани поръчки за контролен шкаф?

О: Инженерният преглед и обратната връзка от DFM отнемат 24–48 часа. Производството на прототип обикновено отнема от 7 до 10 работни дни. Поръчките за партиди за масово производство обикновено се доставят в рамките на 3 до 4 седмици, в зависимост от сложността на изрязването, структурната персонализация и изискванията за финал.

В: Как гарантирате водоустойчиви и прахоустойчиви уплътнения на персонализирани-машинно изработени изрези?

A: Всички рамки на вратите и персонализирани изрези използват CNC автоматизирано полиуретаново (PU) уплътнение с пяна или непрекъснати EPDM уплътнения. Течният PU се разширява и втвърдява директно върху металната повърхност, образувайки безшевно уплътнение без-фуги, което поддържа еластичността и целостта на IP65/IP66 при дългосрочни-температурни цикли.

В: Можете ли да предоставите поддръжка за DFM (Design for Manufacturability), ако имаме само чертежи?

О: Да, нашият старши инженерен екип за ламарина приема 2D чертежи (AutoCAD, PDF) и 3D модели (SolidWorks, STEP, IGES). Провеждаме задълбочен преглед на DFM, за да оптимизираме използването на листа, структурната стабилност на огъване, топлинния въздушен поток и разходите за производство, преди да пуснем чертежи за производство.

Въпрос: Какви опции за повърхностна обработка предлагате за анти-корозия на открито?

О: За въглеродна стомана ние използваме много-етапно химическо измиване, последвано от 80–120 µm архитектурен-клас външно полиестерно прахово покритие (UV-устойчиво, преминало 500–1000 часа тестване на неутрален солен спрей съгласно ISO 9227). За неръждаема стомана ние предлагаме механично четкане #4, електрополиране или химическо пасивиране.

В: Можете ли предварително-да интегрирате оборудване за управление на топлината в загражденията?

О: Абсолютно. Ние можем предварително-да изрежем, структурно да подсилим и монтираме промишлени панелни климатици, топлообменници, вентилаторни филтърни модули и-нагреватели за помещения против кондензация. Ние също така доставяме скоби за окабеляване на термостат и дъждобрани за изрези на филтри за външни вентилатори.

В: Как са опаковани шкафовете, за да се предотвратят повреди по време на международния океански транспорт?

О: Шкафовете са старателно почистени, снабдени със защитни ъглови капачки и запечатани в дебело полиетиленово стреч фолио с опаковки от-абсорбиращи влага десиканти. След това се закрепват в персонализирани каси от шперплат-без фумигация, подплатени с EPE пяна с висока{3}}плътност.

В: Какво е вашето минимално количество за поръчка (MOQ) за изработени по поръчка-заграждения?

О: В подкрепа на инженерното развитие и клиентите на OEM, нашата MOQ за потребителски контролни шкафове започва от 1 брой за тестване на прототип. Предлагаме-диференцирани ценови отстъпки за текущи редовни производствени серии и партидни OEM договори.

Като един от най-професионалните производители и доставчици на контролни шкафове в Китай, ние също поддържаме персонализирано обслужване. Моля, не се колебайте да продавате на едро контролен шкаф с отстъпка на склад тук от нашата фабрика. Предлагат се качествени продукти и ниски цени.
